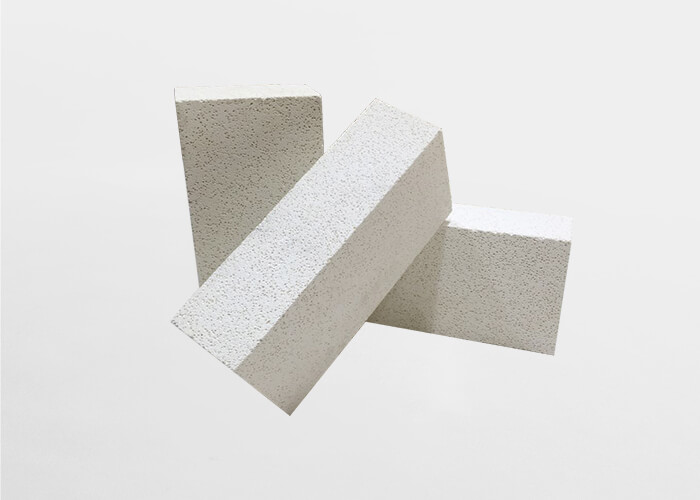

莫來(lái)石聚輕保溫磚是以莫來(lái)石（3Al2O3·2SiO2）為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來(lái)石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。莫來(lái)石保溫磚可以直接用于高溫窯爐內(nèi)襯，目前已廣泛用于梭式窯、輥道窯、玻璃及石油化工窯爐的內(nèi)襯。
一、莫來(lái)石聚輕保溫磚的產(chǎn)品特性：
1、低導(dǎo)熱率，具有很好的隔熱保溫效果；
2、雜質(zhì)含量低具有非常低的鐵盒堿金屬等氧化物含量，因此，耐火度高；較高的含鋁量使其在還原氣氛下仍保持良好的性能；
3、莫來(lái)石保溫磚低熱熔，由于低導(dǎo)熱率，莫來(lái)石系列輕質(zhì)隔熱磚蓄積很少的熱能，在間歇操作中節(jié)能效果明顯；
4、外觀尺寸，加快砌筑速度，減少耐火泥使用量，保證了砌體的強(qiáng)度和穩(wěn)定性，從而延長(zhǎng)襯里的壽命；
5、莫來(lái)石保溫磚熱態(tài)耐壓強(qiáng)度高；
6、莫來(lái)石保溫磚可加工成特殊形狀，以減少砌磚塊數(shù)和砌縫。
二、莫來(lái)石保溫磚的分類：
莫來(lái)石輕質(zhì)保溫磚根據(jù)其生產(chǎn)工藝，目前有燒結(jié)莫來(lái)石磚和電熔莫來(lái)石磚兩種：
1、燒結(jié)莫來(lái)石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。
2、電熔莫來(lái)石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型后采用還原電熔法來(lái)制造。
莫來(lái)石保溫磚的性能及其應(yīng)用：耐火度較高，可達(dá)1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強(qiáng)度70～260MPa?？篃嵴鹦粤己谩Ｓ袩Y(jié)莫來(lái)石磚和電熔莫來(lái)石磚兩種。燒結(jié)莫來(lái)石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。電熔莫來(lái)石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型后采用還原電熔法來(lái)制造。電熔莫來(lái)石的結(jié)晶比燒結(jié)莫來(lái)石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來(lái)石相與玻璃分布的均勻性。主要用于熱風(fēng)爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。
|
項(xiàng)目 |
指標(biāo) |
|||||||
|
JM23 |
JM25 |
JM26 |
JM27 |
JM28 |
JM30 |
JM32 |
||
|
Al2O3 % |
≥40 |
≥50 |
≥55 |
≥60 |
≥65 |
≥70 |
≥77 |
|
|
Fe2O3 % |
≤1.0 |
≤1.0 |
≤0.9 |
≤0.8 |
≤0.7 |
≤0.6 |
≤0.5 |
|
|
體積密度 g/cm3 |
≤0.55 |
≤0.80 |
≤0.85 |
≤0.9 |
≤0.95 |
≤1.05 |
≤1.35 |
|
|
常溫耐壓強(qiáng)度MPa |
≥1.0 |
≥1.5 |
≥2.0 |
≥2.5 |
≥2.5 |
≥3.0 |
≥3.5 |
|
|
加熱永久線變化 % |
1230℃×12h |
1350℃×12h |
1400℃×12h |
1450℃×12h |
1510℃×12h |
1620℃×12h |
1730℃×12h |
|
|
-1.5~0.5 |
||||||||
|
導(dǎo)熱系數(shù) W/(m·K) |
200±25℃ |
≤0.18 |
≤0.26 |
≤0.28 |
≤0.32 |
≤0.35 |
≤0.42 |
≤0.56 |
|
350±25℃ |
≤0.20 |
≤0.28 |
≤0.30 |
≤0.32 |
≤0.37 |
≤0.44 |
≤0.60 |
|
|
600±25℃ |
≤0.22 |
≤0.30 |
≤0.33 |
≤0.36 |
≤0.39 |
≤0.46 |
≤0.64 |
|
|
0.05MPa荷重軟化溫度 T0.5 ℃ |
≥1080 |
≥1200 |
≥1250 |
≥1300 |
≥1360 |
≥1470 |
≥1570 |
|
Copyright ? 2020-2023 鄭州榮盛窯爐耐火材料有限公司 | 豫ICP備13012392號(hào) | 公司營(yíng)業(yè)執(zhí)照信息公示
